臥式螺帶混合機
產品簡介
臥式螺帶混合機適用于粉料與粉料、顆粒與粉料、粉料與少量液體的混合，廣泛應用于化工、醫藥、食品、飼料、塑料及建材等行業，可以按GMP標準制作。該機對混合物適應性廣，對粘性物料能混合均勻，對顆粒物料能盡量保持顆粒的完整，對配比差異達到1:1000～10000的物料能較好的混合。本機還可以根據用戶的要求制作加熱、冷卻、正壓、真空等各種特殊形式。

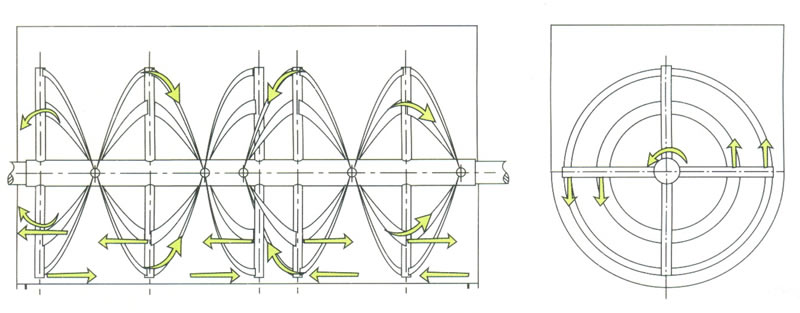

臥式螺帶混合機由U形筒體、螺帶攪拌葉片和傳動部件組成；螺帶狀葉片一般做成雙層，工作時外層螺帶將物料從兩側向中央?yún)R集，內層螺帶將物料從中央向兩側輸送，形成對流混合。攪拌部件還可以制作成槳葉式或增加飛刀，適應不同的物料。筒蓋可做成拱形或全開式，拱形可以承壓，全開式方便清洗設備內部。本機的優點是適用范圍廣、混合均勻度高、混合時間短、裝載系數大。
| 臥式螺帶混合機結構介紹 | |
|---|---|
 | A、驅動優勢 標準產品采用齒輪減速機直聯驅動，扭矩大、可靠性高、噪音小。大型設備采用齒輪減速機加皮帶傳動，可以在出現意外情況時保護傳動部件。 |
 | B、靈活拆裝 螺帶主軸與驅動軸法蘭連接，在需要維修或更換攪拌軸類型時可以快速拆卸。 靈活的拆裝設計使U形筒體與兩端板完全焊接，避免筒體大法蘭連接產生的積料縫隙，減少殘留。 |
 | C、筒蓋類型 相對于其它類型的混合機，臥式螺帶的筒蓋更靈活，可以做成全開、半開、全密閉，全開適于清理要求高的場合，使用氣彈簧支撐，方便安全。 |
 | D、出料形式 出料形式一般為氣動翻板閥，圓弧閥門緊密嵌入筒內，與筒內壁齊平，無物料堆積和混合死角現象，可靠的邊條式密封，保證在頻繁的開關中無泄漏現象。 |
 | E、冷卻加熱 可在混合機筒體外增加夾套，通過向夾套內注入冷熱介質來實現對物料的冷卻或加熱；冷卻一般泵入工業用水，加熱可通入蒸汽或電加熱導熱油。 |
 | F、主軸密封 使用新型平衡式組合氣密封加填料密封，混合超細粉料時，這種密封形式可增加氣密性，有效隔阻筒內外氣粉流通。 |
臥式螺帶混合機的應用范圍
螺帶混合機的混合作用較為柔和，產生的摩擦熱很少，一般不需冷卻，除了作為一般混合設備外，還可作為冷卻混合設備之用。
臥式螺帶混合機的加料量取決于混合室的容積和螺帶外緣最大高度。為了增大混合效率，加料量應低于螺帶外緣最大高度，而不應充滿混合室。加料容積應為混合機筒體容積的40%-70%, 最佳裝料量為筒體容積的60%。立式螺帶混合機的加料量也應低于螺帶垂直方向的高度，即留出物料在垂直方向運動的足夠空間。
螺帶式混合設備結構簡單、混合性能較好、能耗低、裝料系數較大，同時設備所占空間及作業面積較小，操作維修方便，因而應用廣泛。但這類設備的混合強度一般較小，故混合時間較長。該設備在混合黏性或具有凝聚性的物料時清洗困難，因而適合于產量大，不經常更換品種的物料混合。此外，當兩種密度相差較大的物料相混時，密度大的物料容易沉于底部，所以在使用螺帶式混合設備進行混合時，應選擇密度相近的物料。一般來說，臥式螺帶混合設備的最佳操作轉速受顆粒平均直徑的影響較小，而直立式螺帶混合設備的最終混合度受物料平均料徑的影響較大。
當試驗物料量少或其組分配比相差懸殊需要作混合試驗時，則可選用VRB-0.1型100升臥式螺帶混合機，這是因?yàn)樵摍C(jī)具有混合性能好，混合速度快等優點。
螺帶混合設備常用于黏性或有凝聚性的粉粒體的混合，也可以對低密度的細顆料物料、纖維狀物料及糊狀物料進行混合。在有噴液裝置的情況下，還可向粉粒體中添加液體。螺帶式混合機主要用于制藥、食品、化工、農藥、塑料、顏料和化妝品等行業。
- 典型應用領域如下：
- 嬰兒食品、奶粉、可可粉、飲料粉、蛋糕、淀粉和鹽；
- 鋰電池；
- 膠狀物；
- 家畜飼料和動物食品；
- 顯影粉；
- 香料、調料；
- 染料、顏料、塑料添加劑、塑料粒子、塑料溶液、PVC化合物和聚酯；
- 研磨粉、拋光化合物、陶瓷和滑石粉；
- 阿司匹林和青霉素等藥品;
- 清潔劑和洗滌劑；
- 齒科用粉、臉部用粉和足部用粉；
- 農藥、除草劑和殺蟲劑；
- 炸藥；
- 化工產品、催化劑和水處理用藥劑
密松機械生產的螺帶混合機尺寸范圍很寬，小規格的總?cè)莘e只有100升，而大規格的可達15-20立方。
螺帶混合機技術參數表
| 型號 | 全容積(M3) | 裝載系數 | 電機功率(KW) | 外型尺寸 | 設備重量 |
|---|---|---|---|---|---|
| VRB-0.1 | 0.1 | 0.4-0.6 | 3 | 1190×740×770 | 330 |
| VRB-0.3 | 0.3 | 0.4-0.6 | 4 | 2030×630×980 | 720 |
| VRB-0.5 | 0.5 | 0.4-0.6 | 7.5 | 2320×730×1130 | 980 |
| VRB-1 | 1 | 0.4-0.6 | 11 | 2800×920×1320 | 1700 |
| VRB-1.5 | 1.5 | 0.4-0.6 | 11 | 3180×1020×1550 | 1800 |
| VRB-2 | 2 | 0.4-0.6 | 15 | 3310×1120×1640 | 2100 |
| VRB-3 | 3 | 0.4-0.6 | 18.5 | 3750×1290×1820 | 3000 |
| VRB-4 | 4 | 0.4-0.6 | 22 | 4220×1400×1990 | 3980 |
| VRB-5 | 5 | 0.4-0.6 | 22 | 4220×1500×2100 | 4620 |
| VRB-6 | 6 | 0.4-0.6 | 30 | 4700×1610×2260 | 6180 |
| VRB-8 | 8 | 0.4-0.6 | 37 | 4420×2150×2470 | 8200 |
| VRB-10 | 10 | 0.4-0.6 | 45 | 5520×2960×2720 | 8920 |
| VRB-12 | 12 | 0.4-0.6 | 45 | 5720×3010×2840 | 9520 |
| VRB-15 | 15 | 0.4-0.6 | 55 | 5840×3540×2940 | 9950 |
| 型號 | 全容積(M3) | 裝載系數 | 電機功率(KW) | 外型尺寸 | 設備重量 |
* 表中混合量是以比重為1的粉料為介質所測數據，選型應根據產品的目數、比重等參數進行計算。
* 如有高溫、高壓、易燃、易爆、腐蝕性等工況時，必須提供詳細數據，以便另行選型定制。
* 本表數據及圖片如有更改，恕不另行通知，正確參數以提供的實物為準。
* 本表未能包括所有產品，了解更多請和我們銷售工程師聯系。
